Введение в ультразвуковую сварку металлов
Ультразвуковая сварка металлов – это инновационный метод соединения деталей, при котором происходит образование прочного шва за счет высокочастотных механических колебаний без расплавления основного материала. Эта технология стала востребованной в автомобильной промышленности, электронике и производстве сложных металлических конструкций благодаря точности, скорости и экономичности.
Основные принципы процесса
Процесс основан на механическом воздействии ультразвуковых колебаний (частотой от 20 до 70 кГц) на соприкасающиеся поверхности металлов под определённым давлением. В результате возникает локальное трение и микротепловое воздействие, приводящее к разрушению окисной пленки и образованию прочного металлоконтакта на атомном уровне.
Важно отметить, что при этом сам основной металл не расплавляется, а сохраняет свои первоначальные свойства, что снижает вероятность деформации и внутреннего напряжения.

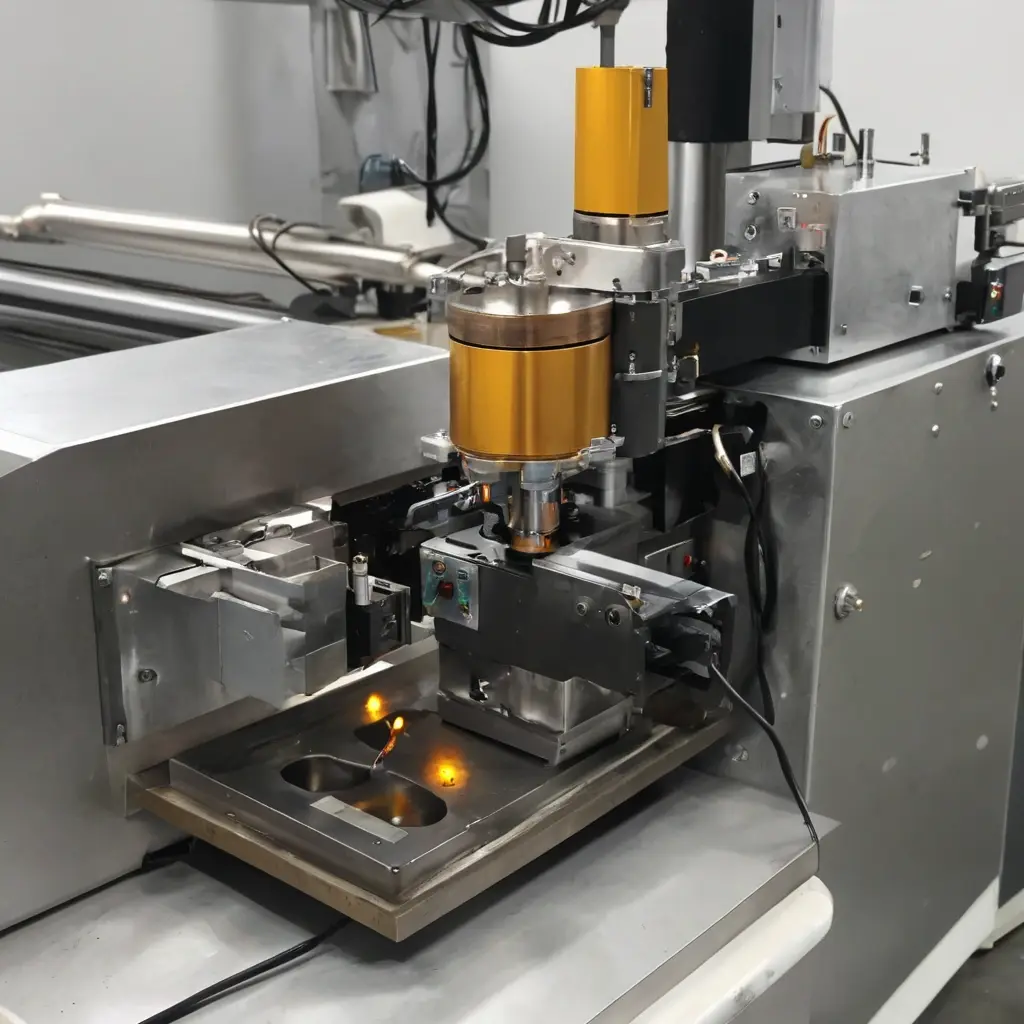

Оборудование для ультразвуковой сварки металлов: классификация и особенности
Для эффективного проведения ультразвуковой сварки используется специализированное оборудование, которое условно можно разделить на несколько основных компонентов:
- Ультразвуковой генератор — создает электрические сигналы высокой частоты.
- Пьезоэлектрический преобразователь — преобразует электрические сигналы в механические колебания.
- Резонатор (бустер) — усиливает амплитуду колебаний.
- Зонд (хорн) — передает колебания непосредственно на соединяемую поверхность.
- Пресс-станок или манипулятор — обеспечивает необходимое давление и позиционирование деталей.
Виды ультразвукового оборудования
| Тип оборудования | Диапазон мощности | Применение | Преимущества |
|---|---|---|---|
| Ручные сварочные аппараты | 100 — 1000 Вт | Мелкосерийное производство, ремонт | Мобильность, низкая стоимость |
| Стационарные сварочные системы | 1 — 3 кВт | Среднесерийное и серийное производство | Стабильность процесса, высокая производительность |
| Автоматизированные линии | 3 — 6 кВт и выше | Большие промышленные предприятия | Максимальная скорость и повторяемость |
Преимущества ультразвуковой сварки металлов
Методика ультразвуковой сварки обладает уникальными преимуществами, которые делают ее популярной по всему миру:
- Отсутствие расплавления: снижает внутренние напряжения и деформации, улучшает долговечность шва.
- Экологичность: процесс не требует дополнительного флюса и защитных газов.
- Энергосбережение: значительно сокращается время сварки и потребляемая энергия.
- Прецизионное соединение: подходит для тонких и гибких металлических деталей.
- Снижение затрат на последующую обработку, поскольку швы не требуют дополнительной доводки.
Статистика применения
За последние 10 лет рынок ультразвуковой сварки металлов продемонстрировал рост более чем на 12% в год. Согласно исследованию, около 40% всех автомобильных производителей мира используют ультразвуковую сварку для соединения легких металлов, что позволяет снижать вес автомобилей и увеличивать экономию топлива.
Примеры применения оборудования в различных отраслях
Автомобильная промышленность
Использование ультразвуковой сварки облегчает соединение алюминиевых и стальных деталей в кузове и элементов интерьера. Благодаря контролю давления и амплитуды колебаний достигается высокая точность швов, что повышает безопасность и качество автомобилей.
Электроника и микроэлектроника
Мелкие металлические компоненты, контакты и полупроводниковые корпуса соединяют без угрозы перегрева и деформации, что критически важно для сохранения электрических характеристик.
Медицинское оборудование
В производстве медицинских инструментов и имплантов благодаря ультразвуковой сварке достигаются стерильность и высокая прочность соединений.
Советы по выбору оборудования
При выборе оборудования для ультразвуковой сварки металлов необходимо учитывать следующие факторы:
- Тип материала и его толщина: разные металлы требуют различных мощностей и настроек.
- Производственная задача: объем производства, необходимость автоматизации.
- Требования к качеству сварки: соответствие стандартам и спецификациям.
- Комплектация и обслуживание: наличие сервисной поддержки и запасных частей.
«Ультразвуковая сварка — это уникальная технология, которая позволяет соединять металлы без тепловых повреждений, что особенно важно для современных материалов и высокоточных изделий. Выбирая оборудование, важно ориентироваться не только на характеристики, но и на профессиональную поддержку производителей», — отмечает эксперт в области сварочных технологий.
Заключение
Ультразвуковая сварка металлов — эффективный метод, который предоставляет возможности для создания надежных, прочных и аккуратных соединений без расплавления основного материала. Современное оборудование обладает разнообразными конфигурациями и мощностями, что позволяет адаптировать технологию к потребностям самых разных отраслей.
Рост популярности метода связан с его экологичностью, экономичностью и высокой производительностью. В условиях усиливающейся конкуренции производители, использующие ультразвуковую сварку, получают значительное преимущество за счет снижения издержек и повышения качества продукции.
Таким образом, инвестиции в современное ультразвуковое оборудование — это шаг навстречу инновациям и эффективности производства.
